Gids voor mijnbouwverlichtingsontwerp en explosie-Beveiligde lichtselectie (2026)
Aug 07, 2026
Invoering
Bij de activiteiten van mijnbouwbedrijven is verlichting een cruciaal, maar vaak over het hoofd gezien onderdeel. Mijnbouwomgevingen worden gekenmerkt door extreme bedrijfsomstandigheden-waaronder ontvlambare en explosieve gassen, intense trillingen, hoge stofconcentraties, zeer corrosieve gassen en extreme temperatuurschommelingen. In dergelijke omgevingen overstijgt verlichting de basisfunctie van louter het verschaffen van verlichting; het dient als levensader voor de operationele veiligheid en fungeert als een sleutelfactor die de Total Cost of Ownership (TCO) van de onderneming beïnvloedt.
Ondermaatse of slecht ontworpen mijnbouwverlichting leidt niet alleen tot frequente uitval van apparatuur en exorbitante onderhoudskosten, maar verhoogt ook aanzienlijk het risico op grote veiligheidsongevallen en operationele blinde vlekken. Dit artikel biedt een diepgaande analyse van de kernelementen van industrieel{2} mijnbouwverlichtingsontwerp, selectiestrategieën voor verschillende operationele zones en methoden om kostenreductie en efficiëntieverbeteringen te bereiken door middel van wetenschappelijk verantwoord ontwerp.
Vier kernbeschermings- en prestatie-indicatoren voor het verlichtingsontwerp van mijnbouwgebieden
Om stabiele verlichting op de lange- termijn in extreme omgevingen te realiseren, moeten de selectie- en ontwerpprocessen de volgende vier sleutelindicatoren rigoureus controleren:
Intrinsieke veiligheid en explosiebestendigheid-Beveiligingsclassificaties (Ex-classificaties)
In ruimtes met mijngas, kolenstof of brandbare gassen (zoals methaan) is selectie verplichtverlichtingsarmaturendie strikt voldoen aan de nationale explosie-normen.
- Vlambestendig (Ex d): De behuizing is ontworpen om de explosiedruk van een intern explosief gasmengsel te weerstaan en de voortplanting van de explosie naar buiten te voorkomen.
- Verhoogde veiligheid (Ex e): De apparatuur produceert onder normale bedrijfsomstandigheden geen vonken of vlambogen en bevat aanvullende maatregelen om de veiligheid te vergroten.
- Selectieprincipes: De apparatuur moet strikt zijn afgestemd op de juiste explosie-certificering op basis van de classificatie voor explosiegevaarlijke gebieden van de mijnlocatie (Zone 1/Zone 2 of Zone 21/Zone 22).
Hoge bescherming tegen binnendringing en trillingsbestendigheid
Mijnbouwgebieden worden gekenmerkt door zwaar stof, hoge luchtvochtigheid en intense trillingen veroorzaakt door de werking van zware machines.
- Ingress Protection (IP-classificatie): Armaturen in kritieke gebieden moeten voldoen aan de IP66/IP67- of zelfs IP68-normen om bescherming tegen stof en water te garanderen.
- Trilling-bestendig ontwerp: gebruik armaturen met een zeer-sterke behuizing van aluminiumlegering en lenzen van gehard glas, uitgerust met trilling-dempende rubberen pakkingen en flexibele montagebeugels.
Optisch ontwerp en verblindingsbescherming (UGR)
In open- mijnen en langs transportwegen kunnen hoog-gemonteerde, krachtige- schijnwerpers gemakkelijk blinde hoeken- veroorzaken voor vrachtwagenchauffeurs; Ondertussen kan in de smalle, langgerekte ruimtes van ondergrondse mijnen een ongelijkmatige lichtverdeling leiden tot visuele vermoeidheid.
- Er worden gespecialiseerde polariserende of asymmetrische lichtverdelingslenzen gebruikt om de Unified Glare Rating (UGR) te regelen.
- Een geschikte kleurweergave-index (CRI groter dan of gelijk aan 70/80) en kleurtemperatuur (4000K–5000K natuurlijk wit licht) helpen de zichtbaarheid en objectherkenning tijdens werkzaamheden te verbeteren.
Industrieel-thermisch beheer van topkwaliteit en ultra-lange levensduur
Het vervangen van lampen in mijngebieden brengt extreem hoge kosten met zich mee,-vooral voor open-mijnhoge-mastlampen (tientallen meters hoog) of eenheden die zich in gevaarlijke ondergrondse zones bevinden. Dankzij een geavanceerde honingraatstructuur voor warmteafvoer en LED-drivers van industriële{4}}kwaliteit bereiken deze armaturen een levensduur van 50.000 tot 100.000 uur, waardoor de inspectie- en vervangingskosten op lange termijn- aanzienlijk worden verlaagd.
Gezoneerde implementatie: lichtontwerpschema's voor verschillende operationele scenario's in mijnbouwgebieden
Verschillende scenario's voor mijnbouwgebieden stellen enorm verschillende vereisten met betrekking tot verlichting, explosiebeveiliging en structureel ontwerp, waardoor een 'zone-specifieke' benadering noodzakelijk is:
|
WerkAre |
SleutelPaijnPzalven enNeed |
Aanbevolen ontwerp- en verlichtingsselectie |
|
OndergrondsMiningFaas enRpad |
Smalle en lange ruimte, brandbaar gas, hoge luchtvochtigheid en kans op botsingen |
Explosie-veilige LED-stripverlichting Vormt een continue, schaduwloze lichtband Noodstroomvoorziening (met ingebouwde-batterijen) is vereist. |
|
Open-kuilMinen enTvluchtRveel |
Groot bereik, grote dode hoek, windweerstand op grote- hoogte en verblinding voor vrachtwagenchauffeurs |

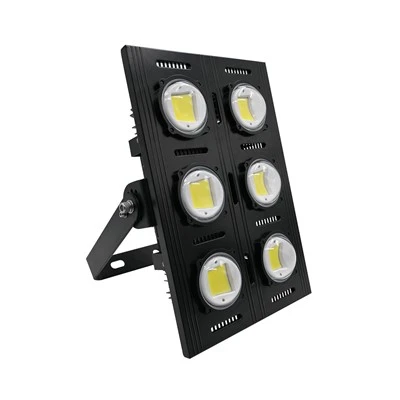

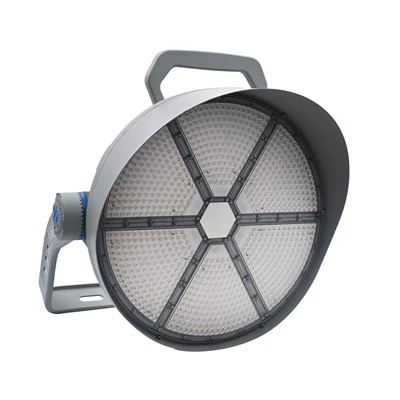

Hoogmastssystemen Gepolariseerde LED-schijnwerpers met hoog-vermogen (400 W-1000 W) Controleer de projectiehoek strikt om blinde vlekken voor bestuurders te elimineren. |
|
ErtsDdrukkenPlant enChaastenWorkwinkel |
Hevige trillingen, extreem hoge stofniveaus en zeer corrosieve omgevingen |
Schok-bestendigeexplosiebestendig-peindige lichten Veer-belaste schokdemperbeugel De buitenbehuizing is voorzien van een anti-corrosiecoating en de lens is eenvoudig schoon te maken. |
|
OpslagYard enGrondeOkantoor enLlevenAre |
Groot dekkingsgebied, gericht op energie-efficiëntie en comfort |
Industriële LEDfschijnwerpers Gecombineerd met lichtgevoelig dimmen- kan dit de visuele vermoeidheid na het werk verlichten. |
Compliance en precisieontwerp: verlichtingsnormen en DIALux-simulatie
Wetenschappelijk lichtontwerp voor mijnbouwgebieden is geenszins een kwestie van ‘op intuïtie gebaseerde lampen ophangen’; het gaat veeleer om een nauwkeurig technisch berekeningsproces.
Verlichtingsnormen definiëren (Lux)
Ontwerpen moeten strikt voldoen aan nationale normen (zoals *GB 50034: Standaard voor verlichtingsontwerp van gebouwen* en veiligheidsvoorschriften voor kolenmijnen):
- Hoofdtransportwegen/breekwerkplaatsen: Aanbevolen gemiddelde verlichtingssterkte van 50–100 lux.
- Open- mijnbouwgebieden/wegen: aanbevolen gemiddelde verlichtingssterkte van 15–30 lux; verhogen tot 50 lux op belangrijke kruispunten.
- Controlekamers voor mineraalverwerking/precisiebewerkingsruimtes: Moet 200–300 lux bereiken.
3D-verlichtingssterktemodellering op basis van DIALux
Vóór de aanschaf en de bouw wordt met DIALux optische simulatiesoftware een 3D-model van de mijnsite gebouwd. Door de plaatsing van de armatuur, stralingshoeken en schaduwpatronen te simuleren, is het mogelijk om nauwkeurig te bepalen:
- Of de uniformiteit van de verlichtingssterkte aan de vereiste normen voldoet.
- Het optimale aantal armaturen en hun installatiehoeken-waardoor verspilling over-installatie of veiligheidsrisico's veroorzaakt door onder-installatie worden vermeden.
Veelgestelde vragen (FAQ)
Vraag 1: Hoe moet men geschikte explosie-veilige verlichting selecteren voor omgevingen met veel- trillingen, zoals breekwerkplaatsen?
A: Vermijd standaardarmaturen met stijve steunen. Selecteer in plaats daarvan armaturen van industriële-kwaliteit die de nationale trillingstests hebben doorstaan. De belangrijkste kenmerken waar u op moet letten zijn onder meer montagebeugels die zijn uitgerust met trilling-dempende rubberen kussentjes of dubbele borgbouten, en interne drivers die zijn ingegoten (harsinkapseling) om te voorkomen dat bedradingsterminals losraken of dat elektronische componenten losraken als gevolg van trillingen.
Vraag 2: Wat zijn de voordelen van het upgraden van traditionele hoge-druknatrium- of metaal-halogenidelampen naar LED-verlichting voor mijnbouwtoepassingen?
A: De algemene voordelen zijn aanzienlijk. LED-armaturen bieden doorgaans een directe besparing op de elektriciteitskosten van 50% tot 70%. Omdat LED's een levensduur hebben die meer dan vijf keer zo lang is als die van traditionele lichtbronnen, kunnen de onderhoudskosten voor locaties op grote hoogte of onder de grond met 80% worden verlaagd, waardoor de initiële investering binnen 12 tot 18 maanden kan worden terugverdiend.
Vraag 3: Hoe moeten mobiele lichtmasten en vaste hoge-mastlichten worden gecombineerd in een open- mijnbouwgebied?
A: Vaste hoge-mastlichten zijn geschikt voor relatief stabiele hoofdtransportwegen en permanente voorraden. Voor mijnbouwgebieden die veranderen naarmate de winning vordert, wordt echter aanbevolen om op diesel of zonne-energie-aangedreven mobiele explosie-beveiligde lichtmasten te gebruiken; deze kunnen flexibel langs het werkgebied worden verplaatst, zodat "waar de voertuigen naartoe gaan, het licht volgt."
Conclusie
Verlichtingsontwerp voor mijnbouwgebieden is een systeemtechnische onderneming die optica, explosie-veilige veiligheid, structurele mechanica en intelligente besturing integreert. Het selecteren van de juiste verlichtingsoplossing verlicht niet alleen een veilig pad voor mijnwerkers in de frontlinie, maar vertegenwoordigt ook een cruciale stap voor ondernemingen bij het verlagen van de kosten, het verbeteren van de efficiëntie en het bouwen van groene, slimme mijnen.
